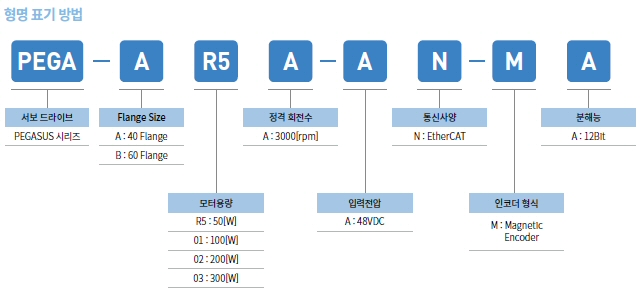

1. PEGA 서보 형명 표기 방법

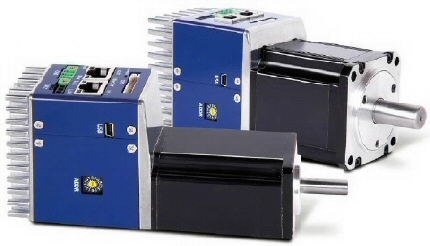

PEGA 서보 형명 표기 방법 PEGA-AR5A-AN-MA,PEGA-A01A-AN-MA,,PEGA-B01A-AN-MA,PEGA-B02A-AN-MA,PEGA-B03A-AN-MAPEGA 서보 제품사진 PEGA-AR5A-AN-MA,PEGA-A01A-AN-MA,,PEGA-B01A-AN-MA,PEGA-B02A-AN-MA,PEGA-B03A-AN-MA

 2. PEGA 시리즈 Drive,Motor 일체형 특장점

드라이브 모터 일체 EtherCAT 통신 Type PEGA PEGA-AR5A-AN-MA,PEGA-A01A-AN-MA,,PEGA-B01A-AN-MA,PEGA-B02A-AN-MA,PEGA-B03A-AN-MA
모터 드라이브 일체형으로 효율성 증대 - 모터와 인코더 케이블,드라이브의 일체화로 설비시 비용절감 가능 - 협소하고 제한된 공간에서 적용시 공간활용 극대화 - 설치 공간의 제약이 없으므로 다축장비에 적용하는데 있어 매우 효율적 EtherCAT을 통한 실시간 제어 - 고속,실시간 통신 고정도의 동기 메커니즘 탑제 - 향상된 EtherCAT 통신 속도(min.250us,DC 지원) - CoE외 EoE 및 FoE 지원

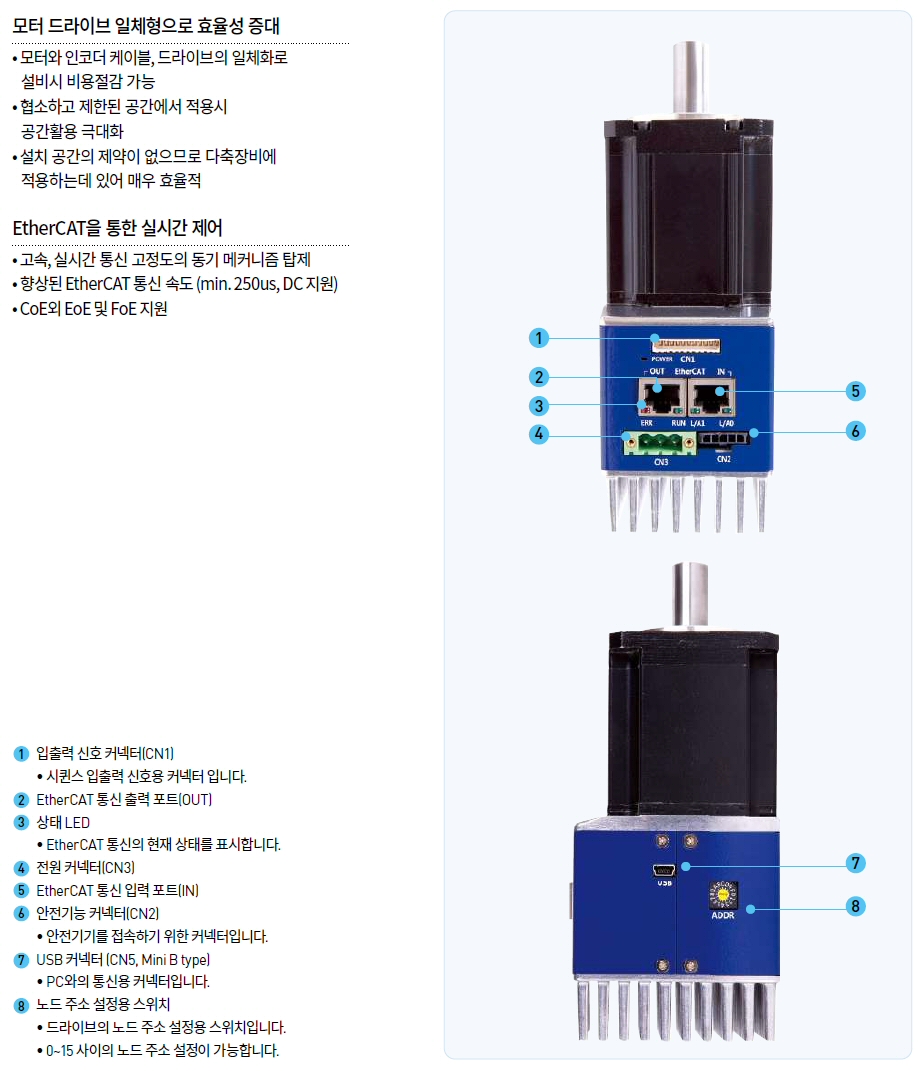

모터 드라이브 일체형으로 효율성 증대
- 모터와 인코더 케이블,드라이브의 일체화로 설비시 비용절감 가능
- 협소하고 제한된 공간에서 적용시 공간활용 극대화
- 설치 공간의 제약이 없으므로 다축장비에 적용하는데 있어 매우 효율적

EtherCAT을 통한 실시간 제어
- 고속,실시간 통신 고정도의 동기 메커니즘 탑제
- 향상된 EtherCAT 통신 속도(min.250us,DC 지원)
- CoE외 EoE 및 FoE 지원

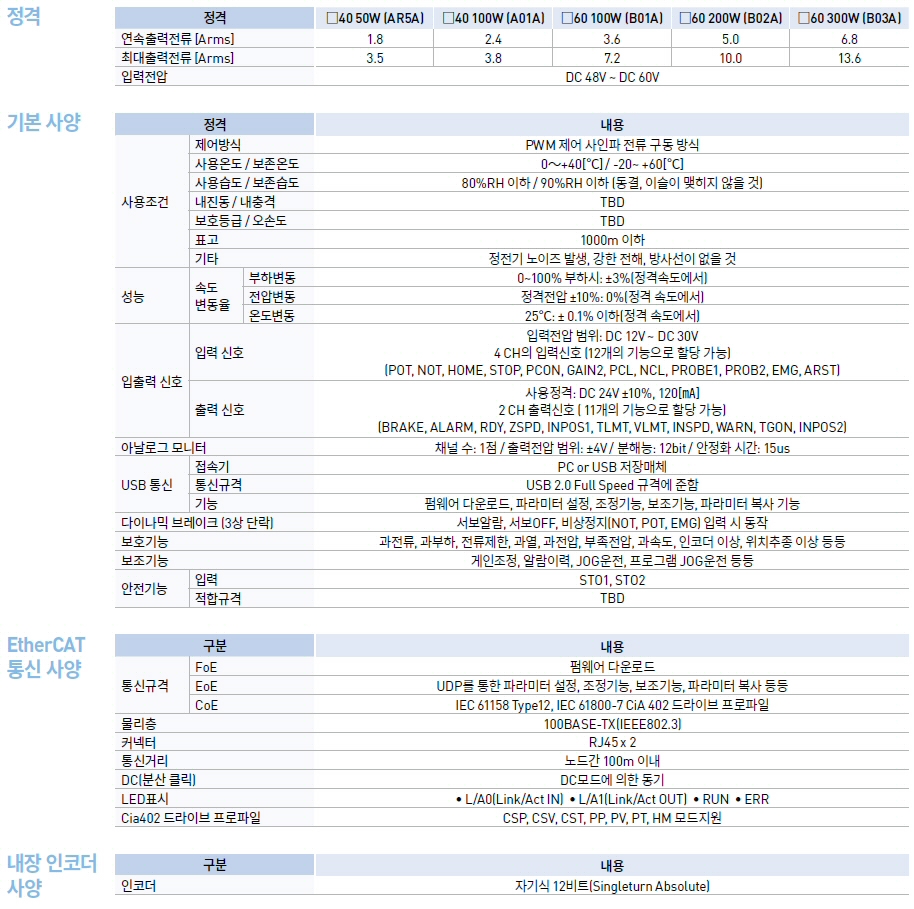

 3. PEGA 시리즈 Drive,Motor 일체형 제품특성
PEGA 시리즈 Drive,Motor 일체형 제품특성 PEGA-AR5A-AN-MA,PEGA-A01A-AN-MA,,PEGA-B01A-AN-MA,PEGA-B02A-AN-MA,PEGA-B03A-AN-MA

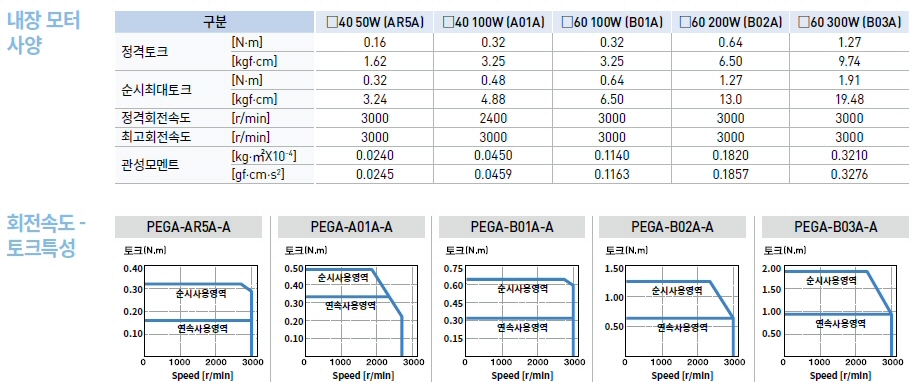

 4. PEGA 내장모터사양 및 회전속도-토크특성

PEGA 내장모터사양 및 회전속도-토크특성 PEGA-AR5A-AN-MA,PEGA-A01A-AN-MA,,PEGA-B01A-AN-MA,PEGA-B02A-AN-MA,PEGA-B03A-AN-MA

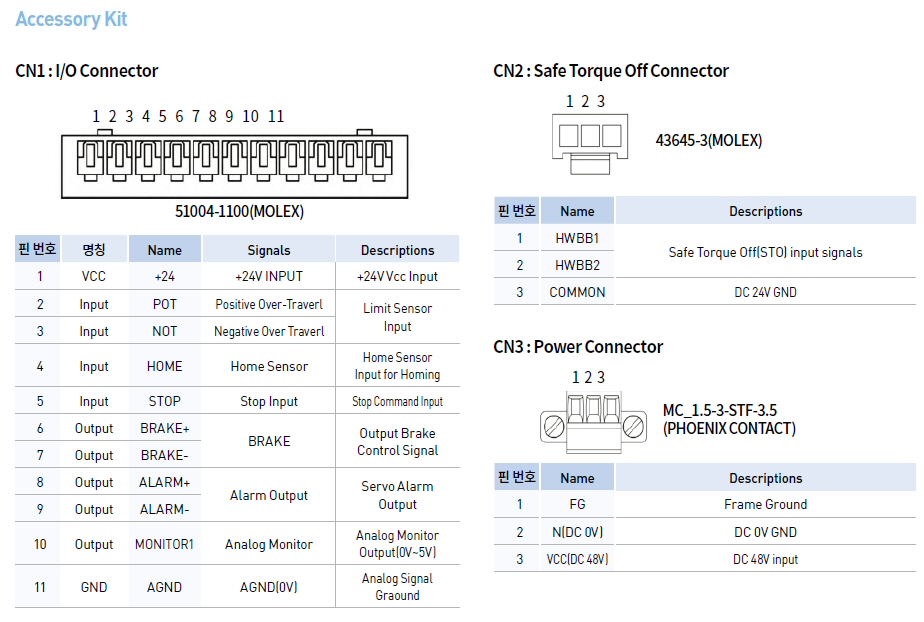

 5. PEGA CONNECTOR
PEGA CONNECTOR PEGA-AR5A-AN-MA,PEGA-A01A-AN-MA,,PEGA-B01A-AN-MA,PEGA-B02A-AN-MA,PEGA-B03A-AN-MA

 6. PEGA 서보 외형도

PEGA-AR5A-AN-MA [중량 : 0.51Kg]

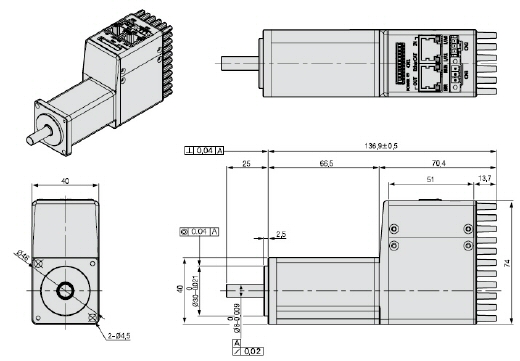

PEGA-A01A-AN-MA [중량 : 0.63Kg]

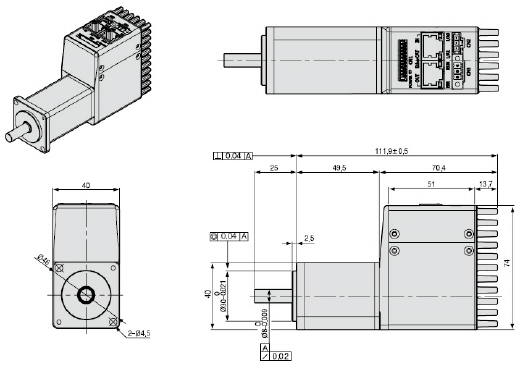

PEGA 외형도 PEGA-AR5A-AN-MA

PEGA 외형도 PEGA-A01A-AN-MA

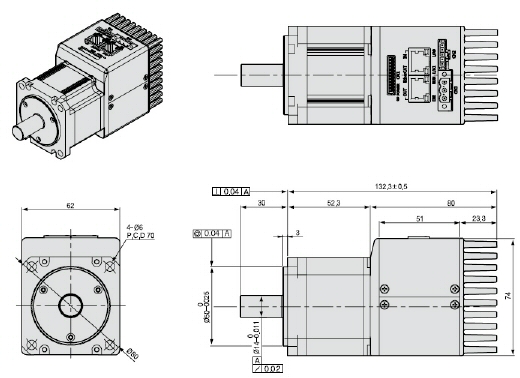

PEGA-B01A-AN-MA [중량 : 1.07Kg]

PEGA-B02A-AN-MA [중량 : 1.30Kg]

PEGA 외형도 PEGA-B01A-AN-MA

PEGA 외형도 PEGA-B02A-AN-MA

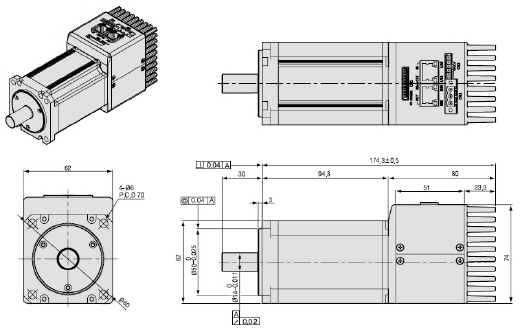

PEGA-B03A-AN-MA [중량 : 1.79Kg)]



PEGA 외형도 PEGA-B03A-AN-MA


 7. PEGA 일체형 서보 CAD(2D,3D)

PEGA-AR5A-AN-MA

PEGA-A01A-AN-MA

PEGA-B01A-AN-MA

PEGA-B02A-AN-MA

PEGA-B03A-AN-MA


2D 3D 2D 3D 2D 3D 2D 3D 2D 3D
PEGA-AR5A-AN-MA 외형도 2D PEGA-AR5A-AN-MA 외형도 3D PEGA-A01A-AN-MA 외형도 2D PEGA-A01A-AN-MA 외형도 3D PEGA-B01A-AN-MA 외형도 2D PEGA-B01A-AN-MA 외형도 3D PEGA-B02A-AN-MA 외형도 2D PEGA-B02A-AN-MA 외형도 3D PEGA-B03A-AN-MA 외형도 2D PEGA-B03A-AN-MA 외형도 3D
